สถานที่กำเนิด:
เซียงไฮ้ประเทศจีน
ชื่อแบรนด์:
Ewen Power
ได้รับการรับรอง:
CE, ISO:9001
หมายเลขรุ่น:
ZPW-50KVA
วิดีโอ
วิดีโอ
วิดีโอ

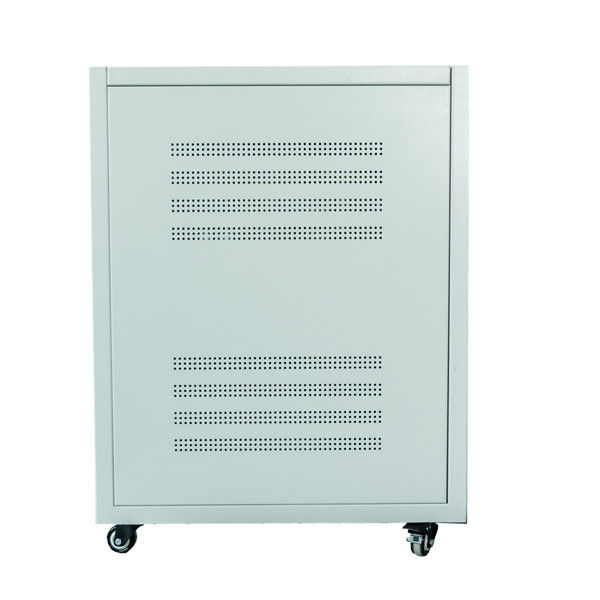

ตัวควบคุมแรงดันไฟฟ้าแบบไม่สัมผัส 3 เฟส 50 Kva Avr ตัวปรับแรงดันไฟฟ้าอัตโนมัติ
1. รายละเอียดผลิตภัณฑ์
ผลิตภัณฑ์ชนิดนี้เรียกว่าระบบกันโคลงแบบไร้สัมผัสหรือแบบไม่สัมผัส มันอาจเป็นสามเฟสหรือเฟสเดียว ผลิตภัณฑ์นี้เป็นสามเฟสหนึ่งซึ่งแรงดันไฟฟ้าอินพุตเป็น 304V ถึง 456V ในขณะที่แรงดันไฟฟ้าเอาต์พุตเป็น 380V ทั้งแรงดันไฟฟ้าขาเข้าและแรงดันขาออกสามารถปรับได้ตามความต้องการของคุณ ผลิตภัณฑ์ตอบสนองอย่างรวดเร็วเพื่อรักษาเสถียรภาพแรงดันไฟฟ้าซึ่งต้องการเพียงน้อยกว่า 30ms เพื่อช่วยรักษาเสถียรภาพแรงดันไฟฟ้า ส่วนประกอบหลักประกอบด้วยหม้อแปลงแยก, แผงวงจร, โมดูลที่ควบคุมด้วยซิลิคอน, จอแสดงผล LCD และชิ้นส่วนที่จำเป็นอื่น ๆ ความแม่นยำของเอาต์พุตสามารถปรับแต่งได้ตั้งแต่ 1% ถึง 3%
2. รายละเอียดสินค้า
เกี่ยวกับ Capcity นิยม
| 10KVA | 20KVA | 30KVA | 40KVA | 50KVA |
| 60KVA | 70KVA | 80KVA | 90kva | 100KVA |
| 120KVA | 150KVA | 180KVA | 200KVA | 250KVA |
| 300KVA | 400KVA | 500kVA | 600KVA | 800KVA |
| จัดอันดับแรงดันไฟฟ้า | 3 * 380VAC (3 เฟส + N) |
| ช่วงแรงดันไฟฟ้าอินพุต | 380V ± 20% |
| จัดอันดับความถี่ | 50Hz-60Hz |
| แรงดันขาออกจัดอันดับ | 3 * 380VAC (3 เฟส + PE) |
| ความแม่นยำเอาต์พุต | ± 2% |
| ตัวประกอบกำลัง | > 80% |
| อย่างมีประสิทธิภาพ | > 98% |
| เวลาตอบสนอง | <30ms |
| ความล่าช้าในการส่งออก | <5s |
| การบิดเบือนของคลื่น | ศูนย์ |
| แรงดันไฟฟ้าเกิน | เมื่อแรงดันไฟฟ้าออกมากกว่า 10% อันดับหนึ่งโคลงจะปิดโดยอัตโนมัติ |
| ภายใต้แรงดัน | เมื่อแรงดันเอาต์พุตต่ำกว่าที่กำหนดไว้ 15% ตัวปรับความเสถียรจะปิดโดยอัตโนมัติ |
| โหลดเกิน | เมื่อกระแสไฟขาออกมากกว่ากระแสที่กำหนดไว้โคลงจะปิดโดยอัตโนมัติ |
| การเคลื่อนที่ของเฟส | เมื่อสามเฟส dislocates โคลงทำให้ปลุกและปิดในภายหลัง |
| เฟสขาด | เมื่อแรงดันไฟฟ้าสามเฟสขาดหนึ่ง pahse โคลงให้เตือนและปิดในภายหลัง |
| ไฟฟ้าลัดวงจร | เมื่ออุปกรณ์โหลดอยู่ในไฟฟ้าลัดวงจรโคลงจะปิดโดยอัตโนมัติ |
| แรงดันไฟฟ้าขาเข้า | จอแสดงผลแบบเรียลไทม์ของแรงดันไฟฟ้าของแหล่งจ่ายไฟ |
| แรงดันขาออก | การกระจายแรงดันเอาต์พุตของตัวควบคุมแบบเรียลไทม์ |
| กระแสไฟขาออก | จอแสดงผลแบบเรียลไทม์ของกระแสไฟขาออกของโคลง |
| โหมดการทำงาน | เสถียรภาพแรงดันบายพาสแรงดันเกินภายใต้แรงดัน ฯลฯ |
| อุณหภูมิในการทำงาน | -10 ℃ ~ 40 ℃ |
| ความชื้นในการทำงาน | 20% -90% |
| ระดับความสูงที่ใช้งานได้ | <1000m |
3. ส่วนประกอบหลักและฟังก์ชั่น
ประการแรกการแยกหม้อแปลง: โคลงสามเฟสแบบไม่สัมผัสมีอย่างน้อยเก้าแยกหม้อแปลงซึ่งมีบทบาทสำคัญในการชดเชยแรงดันไฟฟ้าสำหรับวงจรทั้งหมด
วงจร borads ที่สอง: เป็นวงจรรวมขั้นสูงซึ่งมีความเร็วในการส่งข้อมูลและประสิทธิภาพเสียงที่รวดเร็ว
ประการที่สามโมดูลที่ควบคุมด้วยซิลิคอน: ช่วยในการควบคุมแรงดันไฟฟ้าโดยไม่มีสัญญาณรบกวน
ประการที่สี่ AC Contactor: ตอบสนองอย่างรวดเร็วหากแรงดันเกินหรือโหลดเกิน
ประการที่ห้าตู้เหล็ก: ปกป้องส่วนทั้งหมดของโคลงซึ่งช่วยให้ชีวิตของโคลงอีกต่อไป
สุดท้ายนี้ยังมีชิ้นส่วนเล็ก ๆ อีกมากมายซึ่งมีบทบาทสำคัญในการช่วยให้เครื่องโคลงให้ทำงานได้ตามปกติเป็นเวลานาน
4. การใช้งาน
①อุปกรณ์ซีเอ็นซี
appliance อุปกรณ์ตัดด้วยเลเซอร์
③อุปกรณ์ SMT
device อุปกรณ์การแพทย์
⑤สถานีรถไฟ
Stations สถานีรถไฟใต้ดิน
⑦และสถานที่อื่น ๆ ที่ต้องการความเสถียรไม่มีเสียงรบกวน
5. การทำงานที่ถูกต้อง
①ปิดโคลงและอุปกรณ์ไฟฟ้าก่อน
②เชื่อมต่อสายไฟตามที่ระบุไว้บนแผงสายไฟ
③เปิดพลังโคลงและโคลงจะเข้าสู่การตรวจสอบด้วยตนเอง
④เปิดอุปกรณ์ของคุณหลังจากแรงดันไฟฟ้าอินพุตอยู่ในช่วงของแรงดันไฟฟ้าอินพุตที่กำหนด
⑤เปิดเครื่องใช้ในบ้านหรืออุปกรณ์อุตสาหกรรมอย่างต่อเนื่อง
⑥ปิดไฟหากคุณไม่ใช้โคลง
6. แสดงรายละเอียด
นี่คือจอแสดงผล LCD คุณจะเห็นในภาพนี้ว่ามีฟังก์ชั่นต่าง ๆ ของปุ่มเหล่านั้นและยังสามารถแสดงแรงดันไฟฟ้าขาเข้าและขาออกได้บนหน้าจอ

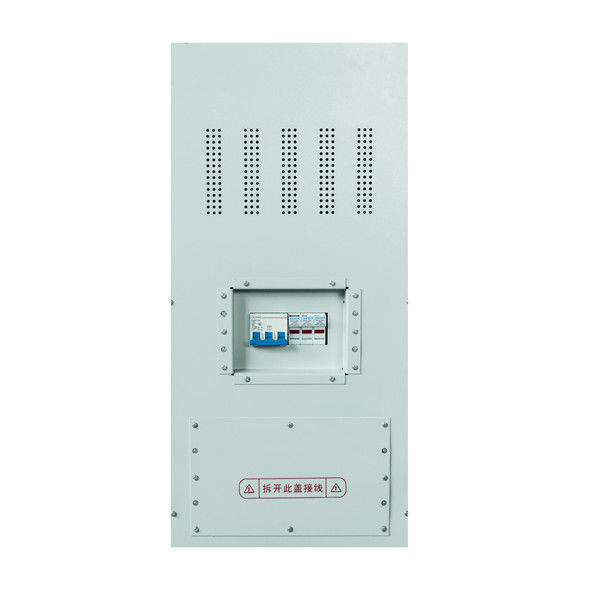

นี่คือสวิตช์ที่ด้านหลังของโครงเหล็กของโคลง
